Den endelige ingeniørveiledningen for direktekoblingsrøtter

1. Direkte koblingsrotblåsere: kjernekonsept

2. Mekanikk for direktekoblet roterende positiv forskyvning

3. Ytelsesfordeler i forhold til beltedrevne systemer

4. Installasjon og justering: Presisjon for lang levetid

5. Vedlikeholdsprotokoller for Direct Drive-enheter

6. Kritiske industrielle applikasjoner

7. Nøkkel tekniske spesifikasjoner og utvalgsveiledning

8. Ofte stilte spørsmål (FAQ)

1. Direkte koblingsrotblåsere: kjernekonsept

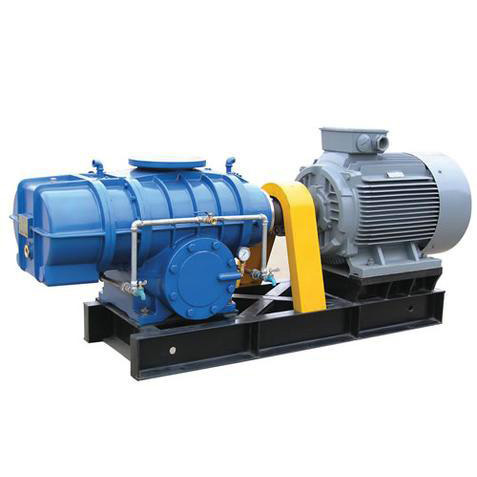

I hjertet av utallige industrielle prosesser, fra avløpsvannbehandling til pneumatisk transport, ligger den robuste teknologien tilDirekte koblingsrøtter. I motsetning til beltedrevne alternativer har disse enhetene en direkte mekanisk forbindelse mellom motoren og vifteakselen via en kobling. Denne tilsynelatende enkle forskjellen gir store fordeler i effektivitet, holdbarhet og driftsstabilitet. Ved å eliminere beltet, eliminerer systemet et vanlig punkt med slitasje og energitap, noe som gjør Direct Coupling Roots Blowers til et foretrukket valg for kontinuerlig bruk der pålitelighet er avgjørende.

Denne direkte konfigurasjonen sikrer at rotasjonshastigheten til motoren blir nøyaktig overført til løpehjulene, og leverer en stabil, pulsasjonsfri luftstrøm som er kritisk for prosesser som lufting i biologisk behandling eller materialtransport i sementanlegg. Designfilosofien sentrerer seg om minimalt mekanisk tap og maksimal oppetid, og det er grunnen til at industrier med krevende driftsprofiler i økende grad bruker denne drivmetoden fremfor tradisjonelle beltesystemer.

2. Mekanikk for direktekoblet roterende positiv forskyvning

Direkte koblingsrøtteropererer på det positive forskyvningsprinsippet, ved å bruke to- eller trelobsrotorer som roterer i motsatte retninger i et nøyaktig maskinert foringsrør. Den direkte koblingen sikrer at disse rotorene opprettholder nøyaktig synkronisering, drevet av tidsgir som forhindrer metall-til-metall-kontakt. Når lobene roterer, fanger de et fast volum luft ved inntaksporten og transporterer den til utløpssiden, hvor den drives ut mot systemtrykket.

Den viktigste mekaniske fordelen ligger i selve koblingen. En fleksibel kobling, ofte av taper-lock-stil, kobler motorakselen til vifteakselen, og tar imot mindre feiljusteringer samtidig som den overfører dreiemomentet effektivt. Denne direkte driften eliminerer glidningen som er iboende i beltesystemer, og sikrer at viften fungerer nøyaktig med dens utformede hastighet, som direkte korrelerer med en garantert volumetrisk strømningshastighet. Denne egenskapen er avgjørende for prosesser som krever en konsistent, målt lufttilførsel, for eksempel i kjemisk doseringsreaktorer eller reaktorer med fluidisert sjikt.

3. Ytelsesfordeler i forhold til beltedrevne systemer

Når man evaluerer direktekoblingsrotblåsere mot beltedrevne motparter, dukker det opp flere ytelsesdifferensiatorer. For det første eliminerer den direkte koblingen remstramming og slitasje, noe som ikke bare reduserer vedlikeholdsfrekvensen, men også forhindrer gradvis tap av effektivitet når beltene strekker seg over tid. For det andre reduserer fraværet av en belte- og trinsemontering enhetens totale fotavtrykk og vekt, noe som forenkler installasjon og integrering i kompakte anleggsoppsett.

Videre viser direktedrevne systemer lavere vibrasjonsnivåer og fungerer mer stillegående, noe som bidrar til et sikrere og mer komfortabelt arbeidsmiljø. Den reduserte mekaniske kompleksiteten betyr at færre komponenter er utsatt for feil, noe som øker systemets generelle pålitelighet. I applikasjoner hvor plassen er begrenset eller hvor kontinuerlig drift med høy belastning er nødvendig, gir direkte kobling en avgjørende fordel både når det gjelder ytelsesstabilitet og livssykluskostnadsbetraktninger.

4. Installasjon og justering: Presisjon for lang levetid

Den vellykkede utplasseringen avDirekte koblingsrøtterhengsler på omhyggelig installasjon, spesielt akselinnretting. Selv mindre feiljusteringer kan indusere overdreven vibrasjon, for tidlig lagerslitasje og koplingstretthet. Bransjens beste praksis tilsier at koblingshalvdelene må installeres med en interferenspasning, som ofte krever kontrollert oppvarming, for å sikre en sikker tilkobling til akslingene.

Riktig justering innebærer å kontrollere både offset- og vinkelavvik. For optimal levetid bør den totale indikatoravlesningen (TIR) ​​på koblingsnavene ikke overstige 0,005 tommer (0,13 mm), og parallellavviket til koblingsflatene bør være innenfor 0,001 tommer (0,03 mm). I tillegg er det avgjørende å etablere det korrekte aksiale gapet mellom koblingshalvdelene for å imøtekomme termisk ekspansjon av akslene under drift, og forhindrer trykkbelastning som kan skade viftens interne komponenter. Det anbefales å bruke en konisk kobling for å sikre positiv dreiemomentoverføring og enkel fjerning.

5. Vedlikeholdsprotokoller for Direct Drive-enheter

Mens direktekoblede rotblåsere krever sjeldnere inngrep enn beltedrevne enheter, er en strukturert vedlikeholdsplan viktig. De primære fokusområdene inkluderer smøring av girkassen og lagrene, koblingsinspeksjon og verifisering av innretting. Regelmessige oljeskift ved bruk av det produsentens anbefalte smøremiddel forhindrer girslitasje og sikrer jevn drift.

Periodiske koblingskontroller bør omfatte visuell inspeksjon for slitasje eller sprekker, og ettertrekking av festemidler til spesifiserte verdier. Vibrasjonsovervåking kan tjene som et prediktivt vedlikeholdsverktøy, som oppdager tidlige tegn på ubalanse eller feiljustering. I tillegg vil det å sikre at inntaksluftfilteret er rent og uhindret beskytte rotorene mot partikkelskader, og opprettholde den rene, oljefrie lufteffekten som er et kjennetegn for disse viftene.

• Daglig:Sjekk oljenivåer, lytt etter uvanlig støy, overvåk utløpstrykk og temperatur.
• Månedlig:Inspiser koblingen for slitasje, kontroller justeringen, rengjør luftfilteret.
• Kvartalsvis:Skift girolje, inspiser lagrene, kontroller alle festemoment.
• Årlig:Omfattende overhaling, inkludert måling av rotorklaring og utskifting av tetninger.

6. Kritiske industrielle anvendelser

Den robuste designen og pålitelige ytelsen til direktekoblingsrotblåsere gjør dem uunnværlige på tvers av et bredt spekter av sektorer. Ved behandling av avløpsvann gir de essensiell lufting for aerob fordøyelse, og sikrer biologisk nedbrytning av organisk materiale. I akvakulturindustrien opprettholder de kritiske nivåer av oppløst oksygen i dammer og tanker, noe som direkte påvirker bestandens helse og utbytte.

For håndtering av bulkmateriale brukes disse blåserne i pneumatiske transportsystemer for å transportere sement, korn, plast og annet pulver gjennom rørledninger. Den stabile høytrykksluftstrømmen sikrer jevn og effektiv materialoverføring over lange avstander. Andre nøkkelapplikasjoner inkluderer tilførsel av forbrenningsluft i ovner, gassforsterkning i petrokjemiske anlegg og vakuumpakkingsoperasjoner, noe som viser allsidigheten til denne teknologien over hele det industrielle spekteret.

Viktige applikasjonssektorer:Avløpsvannlufting · Akvakultur · Pneumatisk transport · Sementindustri · Kraftverk · Kjemisk prosessering · Biogasshåndtering

7. Tekniske nøkkelspesifikasjoner og utvalgsveiledning

Velge rettDirekte koblingsrøtterfor en applikasjon krever nøye analyse av strømningshastighet, trykk og kraftbehov. Typiske enheter tilbyr strømningshastigheter fra så lave som 0,6 m³/min til over 120 m³/min, med utløpstrykk opp til 98 kPa. Motoreffekten kan spenne fra 1,1 kW for mindre enheter til over 185 kW for store industrimodeller.

Når du spesifiserer en vifte, må du vurdere det nødvendige differensialtrykket, den ønskede strømningshastigheten ved det trykket og de omgivende driftsforholdene. Rotordesignen med tre lober har blitt industristandarden for sine forbedrede pulsasjonsegenskaper og effektivitet sammenlignet med eldre to-lobs design. Det er avgjørende å konsultere ytelseskurver og tekniske datablad for å sikre at den valgte blåseren fungerer på sitt optimale effektivitetspunkt, og leverer pålitelig service for den tiltenkte bruken.
