Hvordan kan et pneumatisk transportsystem kutte støv, nedetid og materialtap?

Abstrakt

Flytting av pulver, pellets og granulat høres enkelt ut helt til du har å gjøre med støvskyer, tilstoppede renner, segregering, ødelagt produkt og operatører som sitter barnevakt på overføringspunkter hele dagen. En godt designetPneumatisk transportsystemflytter bulkmateriale gjennom lukkede rørledninger ved hjelp av kontrollert luftstrøm, og hjelper plantene med å holde seg renere, tryggere og mer konsekvente samtidig som manuell håndtering reduseres.

Denne veiledningen bryter ned beslutningene som faktisk betyr noe for ytelse og driftskostnader, fra vakuum vs trykk til fortynnet vs tett fase, filtrering, valg av luftsluse og rørledningsruting. Den inkluderer også en praktisk sjekkliste, en sammenligningstabell og en FAQ slik at du kan gå fra "vi trenger noe som fungerer" til en klar spesifikasjon med lav risiko. Eksempler og anbefalinger gjenspeiler vanlige industrielle forhold og den tekniske tilnærmingen som brukes avShandong Yinchi Environmental Protection Equipment Co., Ltd.

Innholdsfortegnelse

• Disposisjon
• Hvilke problemer løser pneumatisk transport
• Hvordan et pneumatisk transportsystem fungerer
• Vakuumtransport vs trykktransport
• Fortynn fase vs tett fase
• Nøkkelkomponenter som bestemmer pålitelighet
• Designsjekkliste før du kjøper
• Energi- og driftskostnadsspaker
• Støvkontroll og sikkerhetshensyn
• Igangsetting og vedlikeholdsplan
• Real World Use Cases
• FAQ
• Konklusjon og neste trinn

Disposisjon

• Identifiser dine største smertepunkter og hvordan "suksess" ser ut på gulvet
• Forstå det grunnleggende om luftstrøm og faste stoffer, slik at forslagene er sammenlignbare
• Velg riktig formidlingsmodus for avstand, layout og hentepunkter
• Velg fortynnet eller tett fase basert på produktets skjørhet og kapasitet
• Lås inn pålitelige komponenter som samsvarer med din materialadferd
• Bruk en sjekkliste for å redusere risiko før fabrikasjon og installasjon
• Planlegg for støvkontroll, sikker drift og vedlikehold fra dag én

Hvilke problemer løser pneumatisk transport

Hvis du vurderer enPneumatisk transportsystem, du gjør det sannsynligvis ikke for moro skyld. Du gjør det fordi din nåværende overføringsmetode koster deg tid, produkt og tålmodighet.

• Støv ved overføringspunktersom dekker utstyr, utløser husholdningsalarmer og skaper ubehagelige arbeidsforhold
• Materialtap og forurensningfra åpne transportbånd, lekkasjer eller hyppig opprydding
• Brodannelse og tilstoppingi renner, beholdere og skruematere på grunn av inkonsekvent strømning
• Inkonsekvent batchingforårsaket av segregering, søl eller ustabile matehastigheter
• Høy arbeidsavhengighethvor operatører må gripe inn for å holde materialet i bevegelse
• Produktskadeslik som pelletbrudd, pulverslitasje eller overdreven dannelse av finstoff
• Layoutbegrensningernår du skal rute rundt strukturer, på tvers av gulv eller opp til siloer

Lukket rørledningstransport hjelper fordi det reduserer utsatte overføringspunkter og flytter materiale med kontrollert luft og trykk. Det betyr færre steder for støv å unnslippe, færre steder å søle, og færre steder for "mystisk nedetid" å skjule.

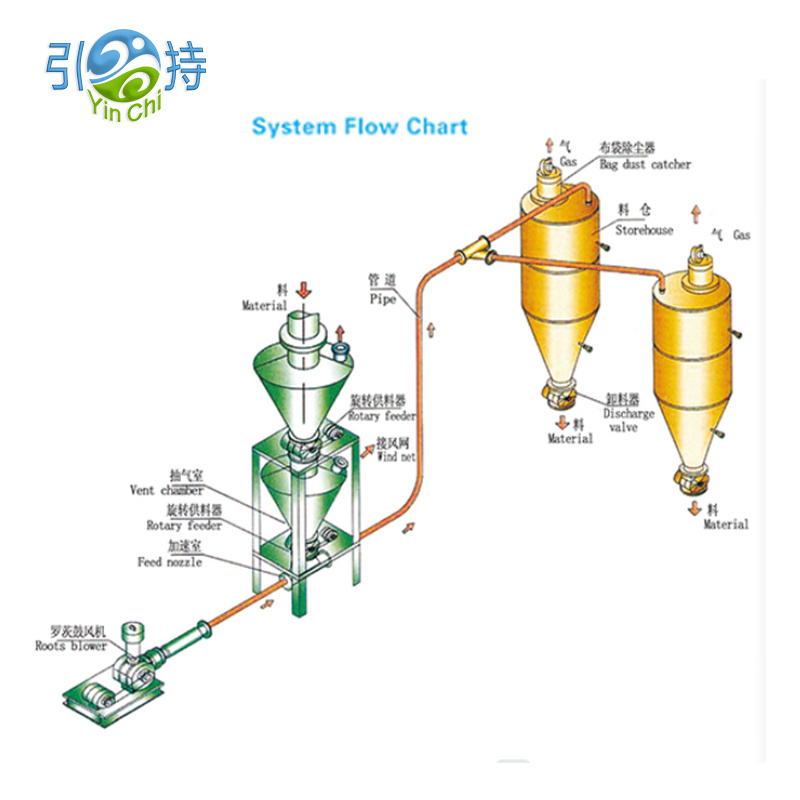

Hvordan et pneumatisk transportsystem fungerer

På et høyt nivå, aPneumatisk transportsystemtransporterer fast bulk gjennom et rør ved hjelp av en trykkforskjell og luftstrøm. Materiale kommer inn i transportlinjen ved et oppsamlingssted, går til et mottaksbeholder, og luften skilles fra de faste stoffene ved filtrering.

Hva skjer inne i røret

• Luftstrøm gir drivkraften
• Faste stoffer blir trukket med eller skjøvet sammen avhengig av transportmodus
• Hastigheten må være høy nok til å forhindre setning, men ikke så høy at den ødelegger produktet eller sløser med energi
• Bøyninger, lange løp og høydeendringer gir motstand og påvirker stabiliteten

Hva du bør kreve av ethvert design

• Stabil transport uten å støte, plugge eller "rape" mot mottakeren
• Forutsigbar matehastighet på tvers av skift, sesonger og materialpartiendringer
• Støvtett drift med filtrering dimensjonert for reelle produksjonsforhold
• Rimelig vedlikeholdstilgang til slitasjepunkter og filtre

Vakuumtransport vs trykktransport

Et av de første valgene er om transportlinjen skal trekke materiale (vakuum) eller skyve materiale (trykk). Begge kan fungere bra, men de løser ulike planteproblemer.

En praktisk tommelfingerregel er å starte med oppsettet ditt. Skal du hente fra flere punkter og levere til ett sted, forenkler vakuumløsninger ofte nettverket. Hvis du trenger å levere materiale til en fjern silo eller flere beholdere, kan trykktransport passe bedre.

Fortynn fase vs tett fase

Det er her mange prosjekter lykkes eller mislykkes. Det sammePneumatisk transportsystemkan oppføre seg vakkert med ett materiale og fryktelig med et annet hvis fasevalget er feil.

Fortynnet fase

• Materialet bæres i en luftstrøm med relativt høy hastighet
• Ofte enklere å kontrollere og kan håndtere et bredt utvalg av pulver og pellets
• Risiko: Høyere hastighet kan øke slitasje, støy og produktslitasje

Tett fase

• Materiale beveger seg med lavere hastighet på en mer "slug" eller "plugg" måte
• Ofte foretrukket for skjøre produkter, slipende pulver, eller når man minimerer nedbrytningssaker
• Risiko: kan kreve mer forsiktig mating, trykkkontroll og materialspesifikk innstilling

Hvis planten din har problemer som pelletbrudd, for mye finstoff eller synlig erosjon ved bøyninger, blir tett fase (eller en strategi med lavere hastighet) en seriøs kandidat. Hvis hovedproblemet ditt ganske enkelt er pålitelig transport med enkel kontroll, kan fortynnet fase være den raskeste veien til stabilitet.

Nøkkelkomponenter som bestemmer pålitelighet

Sitater kan ligne på papiret, men komponentvalg avslører om leverandøren forstår materialet ditt. Her er delene som oftest bestemmer den daglige ytelsen.

• Fôringsanordningslik som roterende luftsluseventil, venturi eller trykkbeholdertilførsel, valgt for lekkasjekontroll og stabil tørrstoffmengde
• Luftkildeslik som vifte, vifte eller kompressor, dimensjonert for nødvendig trykk og strømning med margin for filterbelastning
• Transportlinjeinkludert rørdiameter, bend og slitasjeseksjoner, designet for å begrense trykkfall og forhindre setninger
• Mottaker og filtreringinkludert filterområde, rengjøringsmetode og støvutslipp, designet for kontinuerlig drift uten kvelning
• Kontroller og instrumenteringinkludert trykksensorer, differensialtrykk over filtre og forriglinger som forhindrer løpsk plugging

For mange fabrikker er luftsluseventilen en stille bråkmaker. For mye lekkasje betyr ustabil transport, dårlig mottakerseparasjon og uventet støv. For trange eller dårlig tilpassede klaringer kan skape varme, binding og hyppige stopp. Tilpass luftslusen til partikkelstørrelse, temperatur, sliteevne og nødvendig tetningsnivå.

Designsjekkliste før du kjøper

Bruk denne sjekklisten til å sammenligne forslag og redusere ubehagelige overraskelser etter installasjon. Målet er ikke perfeksjon, det er risikokontroll.

• Materialprofilinkludert bulkdensitet, partikkelstørrelsesområde, fuktighetsfølsomhet, klebrighet, slipeevne og temperatur
• Kapasitetsmålinkludert gjennomsnittlig rate, topphastighet og hvor ofte topper oppstår
• Avstand og rutinginkludert total ekvivalent lengde, antall bend, vertikale løft og tilgjengelige støttepunkter
• Hente- og lossepunkterinkludert hvor mange kilder og destinasjoner du trenger nå og innen to år
• Renslighet standardinkludert hvor mye støv som er akseptabelt rundt mottakeren og hvordan rengjøringen ser ut i dag
• Strøm og verktøyinkludert tilgjengelig elektrisk kapasitet og om trykkluft er stabil og tørr
• Slitasjehåndteringinkludert bøyestil, utskiftbare sliteseksjoner og tilgang for inspeksjon
• Vedlikehold tilganginkludert filterbytteplass, luftsluseserviceklarering og sikre isolasjonspunkter
• Igangsettingsplaninkludert testkjøringer med det virkelige materialet ditt, ikke bare med "typiske" prøver

Hvis et forslag unngår disse emnene eller svarer vagt på dem, er det ikke et "fint å ha" gap. Det er der nedetiden din kommer fra senere.

Energi- og driftskostnadsspaker

Driftskostnad handler ikke bare om motorstørrelse. Det handler om hvorvidt systemet kan flytte materiale med lavest stabil hastighet og trykk for dine spesifikke forhold.

• Valg av rørdiameterpåvirker hastighet og trykkfall dramatisk
• Rutingdisiplinsom færre skarpe bøyninger reduserer turbulens og slitasje
• Luftstrømkontrollhjelper til med å unngå overblåsing av materiale bare for å "være trygg"
• Filterstørrelsehindrer høyt differansetrykk som tvinger luftkilden til å jobbe hardere
• Lekkasjehåndteringved luftsluser og koblinger reduserer sløsing med luft og ustabil strømning

En vanlig skjult kostnad er å kjøre med for høy lufthastighet fordi systemet er underinstrumentert. Med bedre trykk- og filterovervåking kan operatørene stole på prosessen, ikke instinktene deres, og du kan holde linjen i et stabilt, effektivt vindu.

Støvkontroll og sikkerhetshensyn

Støv er ikke bare et renslighetsproblem. Fine partikler kan lett bli luftbårne, migrere inn i lagre og elektriske skap, og skape ubehagelige arbeidsmiljøer. Lukket transport reduserer antall åpne overføringspunkter, men støvkontroll er fortsatt avhengig av smart mottak og filtrering.

Praktiske tiltak som gjør en synlig forskjell

• Bruk en mottaker med tilstrekkelig filterareal slik at filtreringen holder seg stabil under lange løp
• Velg en filterrengjøringsmetode som samsvarer med driftssyklusen og støvatferden
• Planlegg støvutslipp slik at finstoff ikke kommer inn i arbeidsområdet igjen under tømming
• Forsegle tilkoblinger og vedlikeholde pakninger for å holde systemet virkelig innelukket
• Hold inspeksjonsportene tilgjengelige slik at "små problemer" ikke blir plutselige plugger

Hvis materialet ditt er brennbart eller ekstremt fint, diskuter anleggsspesifikke sikkerhetskrav tidlig i prosjektet. God konstruksjon er proaktiv: den forutsetter variasjon i den virkelige verden og bygger inn beskyttende lag i stedet for å stole på perfekt operatøratferd.

Igangsetting og vedlikeholdsplan

A Pneumatisk transportsystembør ikke kreve heroikk. Den enkleste måten å oppnå det på er å behandle igangkjøring som en del av designet, ikke en ettertanke.

• Grunnlinjetestmed det faktiske materialet ved forventet temperatur og fuktighetsområde
• Hastighetsverifiseringfor å bekrefte at du er over innstillingsgrensene uten å overakselerere
• Observasjon av filterbelastningfor å bekrefte at rengjøringssyklusen holder differensialtrykket stabilt
• Inspeksjonsplan for slitasjefor bend og høypåvirkningssoner ved definerte kjøretidsintervaller
• Reservedelsstrategimed fokus på luftslusepakninger, filterelementer og slitasjeseksjoner

De fleste "mystiske problemer" viser seg som mønstre i trykk, filterdifferensialtrykk og motorbelastning. Instrumentering trenger ikke å være fancy, den må plasseres intelligent og faktisk brukes.

Real World Use Cases

Her er vanlige scenarier der anlegg velger pneumatisk transport og hva de vanligvis optimaliserer for.

• Pulveroverføring til miksereprioriterer støvtett oppsamling og jevn fôring for å beskytte batchkvalitet
• Pelletstransport til siloerprioriterer skånsom håndtering og slitesterke bøyninger for å redusere finstoff
• Posedumperstasjonerprioriter lokal støvsuging og rent mottak for å beskytte operatørene
• Flere pickuper i én prosesslinjeprioriterer stabil koblingslogikk og balansert sug

Den røde tråden er kontroll av variabilitet. Materielle endringer. Luftfuktigheten endres. Operatører skifter. Systemet skal fortsatt levere stabil flyt uten å kreve konstant manuell intervensjon.

FAQ

Q1. Hvilken informasjon bør jeg forberede før jeg ber om et forslag

Oppgi materialnavn, bulkdensitetsområde, partikkelstørrelsesområde, fuktighetsfølsomhet, temperatur, ønsket kapasitet, avstander, antall bøyninger og oppsamlings- og utslippspunkter. Hvis du har bilder av nåværende overføringspunkter og støvsituasjonen rundt, hjelper det ingeniører med å designe for virkeligheten i stedet for antagelser.

Q2. Vil et pneumatisk system skade skjøre pellets eller granulat

Det kan hvis hastigheten er for høy eller bøyninger er dårlig valgt. Det er derfor fasevalg, ruting og bøyningsdesign er viktig. Når produktintegritet er kritisk, kan strategier med lavere hastighet og slitasjestyrt ruting redusere slitasjen betydelig.

Q3. Hvorfor kobler noen systemer til selv når motoren er kraftig

Tilstopping er ofte forårsaket av ustabil mating, for mange skarpe bøyninger, feil luft-til-faststoff-forhold, fuktighetsdrevet vedheft eller filterrestriksjon som endrer luftstrømmen under drift. Mer kraft skaper ikke automatisk stabil formidling.

Q4. Hvordan reduserer jeg støv rundt mottakeren

Fokuser på mottakerens filtreringsområde, riktig filterrengjøring, forseglede koblinger og en kontrollert utslippsmetode for oppfanget finstoff. Støvproblemer kommer vanligvis fra underdimensjonert filtrering eller dårlig forsegling snarere enn fra "pneumatisk transport" i seg selv.

Q5. Kan ett system håndtere flere materialer

Noen ganger, men det avhenger av hvor forskjellige disse materialene er i tetthet, partikkelstørrelse og strømningsadferd. Hvis du må håndtere flere materialer, be om et design som definerer stabile betjeningsvinduer og inkluderer praktiske bytte- og rengjøringstrinn.

Konklusjon og neste trinn

A Pneumatisk transportsystemer ikke et kjøp i én størrelse, det er en prosessbeslutning. Når fasen, luftkilden, fôringsmetoden, rutingen og filtreringen er tilpasset ditt materiale og layout, får du renere gulv, færre avbrudd og mer forutsigbar produksjon. Når de ikke er det, får du støv, plugger og et system som alle unngår.

Hvis du vil ha et design som passer dine planteforhold og materialadferd,Shandong Yinchi Environmental Protection Equipment Co., Ltd.kan hjelpe deg med å definere en klar spesifikasjon, sammenligne transportmoduser og lage en praktisk plan for installasjon og drift. Klar til å redusere støv og stabilisere overføringspunkter? kontakt ossfor å diskutere din søknad og få en skreddersydd løsning.
